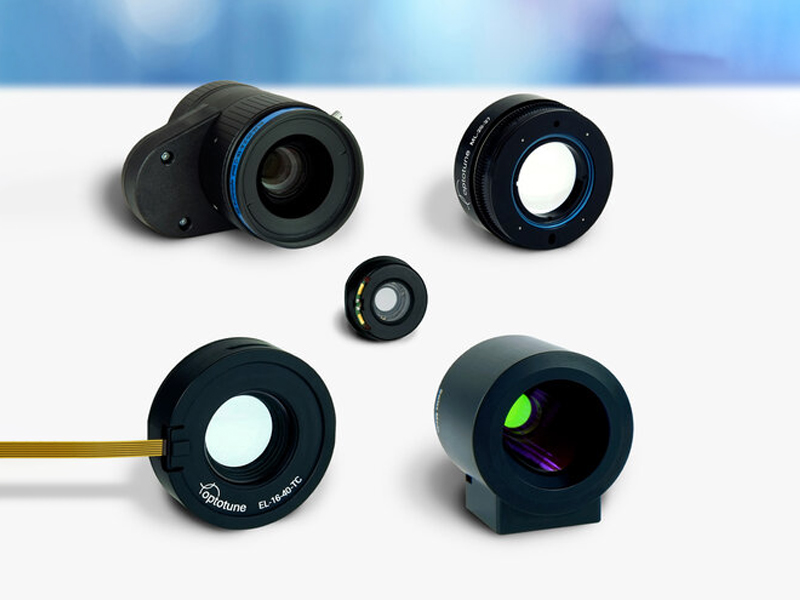

可調焦液態鏡頭采用液態聚合物基片,具有連續變焦功能。原理是基于光反饋通過電流改變聚焦鏡形狀（曲率），從而改變其焦距，支持2.5D和3D激光處理功能，是激光處理系統實現快速Z軸調光控制的最佳之選，典型應用是3D激光掃描加工/打標。
我們一站式供應各種類型的液態鏡頭,液體透鏡,液體鏡頭,可調焦液態鏡頭,電動可調焦透鏡,電動調焦透鏡,可變焦透鏡,液態變焦鏡頭,液態電變焦鏡頭,電動變焦聚焦鏡,液體變焦鏡頭,變焦液體鏡頭,動態調焦鏡頭,電動變倍鏡頭,可調焦液體鏡頭,可調焦聚焦鏡,3D激光加工變焦鏡頭，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們的產品經理！
電動變焦聚焦鏡的原理是基于光反饋通過電流改變聚焦鏡形狀（曲率），從而改變其焦距。而這一過程能在數微秒內完成。其獨特的機理可以使系統省去一系列復雜的機械結構，變得更加迅捷和緊湊。變焦聚焦鏡，無論是機械或電動，其優越性相對于傳統鏡頭都令人鼓舞。作為電動變焦聚焦鏡的行業翹楚，我們可以根據您的要求定制，包括尺寸，可調焦距范圍和速度。請告訴我們您的要求，我們樂于為您提供全面的解決方案。
設計緊湊
機構簡潔
反應快速
耗能少
制造公差低
我們的電動變焦聚焦鏡由電流控制，控制電流可選范圍寬，從實驗室常規電源到音圈馬達驅動的IC均可。我們提供分辨率達0.1mA的高精度USB驅動器，此驅動器包含集成I2C數顯溫度傳感器。
下表總結了我們最受歡迎的可調聚焦鏡的主要技術參數:
| 產品型號 | STOT-EL-3-10 | STOT-EL-10-30 系列 | STOT-EL-10-30-C系列 | STOT-EL-10-42-OF |
| 外形圖 |  |  |  |  |
| 產品描述 | 快速電動變焦聚焦鏡 | 快速電動變焦聚焦鏡 | 快速電動變焦聚焦鏡 | 快速電動變焦聚焦鏡 |
| 尺寸 (直徑x高度) | 10x4.0mm | 30x9.7mm | 30x20.7mm | 42x36mm |
| 通光孔徑 | 3mm | 10mm | 10mm | 10mm |
| 鏡頭類型 | 平凸到平凹 | 平凸 | 平凸 (可選補償鏡頭) | 平凸+平凹補償鏡頭 |
| 焦距范圍 | +50-+120mm | +20-+140mm | -600-+170mm | -500-+500mm |
| 折射率 | 1.30 | 1.30或1.559 | 1.30 | 1.30 |
| 產品型號 | STOT-EL-12-30-TC系列 | STOT-EL-16-40-TC系列 | STOT-ML-20-35系列 |
| 外形圖 |  |  |  |
| 產品描述 | 快速電動變焦聚焦鏡 | 快速電動變焦聚焦鏡 | 手動可調鏡頭 |
| 尺寸 (直徑x高度) | 30x5.8mm | 40x11.9mm | 35x8mm |
| 通光孔徑 | 12mm | 16mm | 20mm |
| 鏡頭類型 | 平凸+平凹補償鏡頭 | 平凸到平凹 | 平凸到平凹 |
| 焦距范圍 | -167-+100mm | -500-+333mm | -40-+40mm |
| 折射率 | 1.45 | 1.30 | 1.30或1.559 |
電動變焦聚焦鏡的一個典型應用是3D激光掃描加工/打標。2D普通振鏡是激光器輸出的光束先通過控制兩片高速振鏡的偏轉角, 改變激光的傳播方向,然后通過場鏡聚焦到掃描平面上, 在工件表面作標記。這種方式控制起來比較容易，但是掃描面積受到場鏡的限制，而且掃描平面內的每個光點的大小不一樣。中間的較小，周圍較大，而且容易產生枕型和腰鼓型失真。

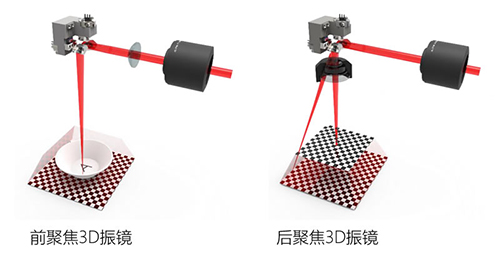

3D振鏡分前聚焦pre-scan和后聚焦post-scan兩種，前后是相對于聚焦和掃描的順序而言。聚焦在前為前聚焦(先聚焦后掃描)，聚焦在后為后聚焦(先掃描后聚焦)。
以前聚焦3D振鏡為例，其光斑先通過聚焦鏡聚焦，然后在光束聚焦的過程中進行掃描。電動變焦聚焦鏡是激光處理系統實現快速Z軸調焦控制的最佳之選。電動變焦聚焦鏡跟據工件平面到聚焦鏡的距離改變聚焦鏡的焦距，從而使聚焦后的光點全部聚到工件所在的平面內，達到3D聚焦的效果。前聚焦3D振鏡可以將焦距拉長，從而增大了掃描面積，是目前大幅面高速掃描的最佳方案。還有一些內雕機也是采用這種動態聚焦的方式，速度比傳統的方式快的多，大約可以達到1000點/秒，并可以保證掃描平面內的每一個光點的光斑大小一致。

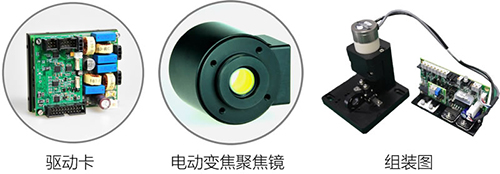

STOT-EL-10-42-OF電動變焦聚焦鏡適合與納秒或皮秒脈沖激光器搭配使用。具有如下特點：
最大加工高度差可達270mm
體積小，集成簡便(直接放在掃描頭和激光器之間)
45度斜面加工速度可達到6000mm/s
易控制（模擬驅動板輸入0-5V、數字板采用通用XY2-100協議）

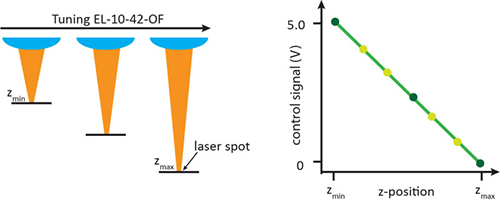

下圖左邊顯示如何通過調節STOT-EL-10-42-OF鏡頭以改變聚焦光斑的Z軸位置，右邊顯示的是控制信號與Z軸位置的關系。

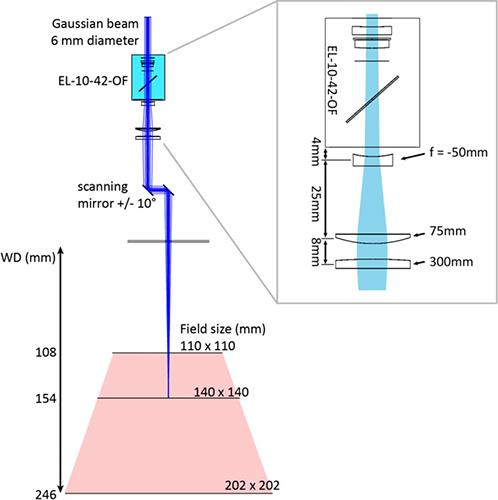

下圖是一個沒有F-Theta場鏡的打標系統示意圖。左邊為設計的光學元件。STOT-EL-10-42-OF鏡頭調節光束的發散角。f=-50mm的鏡片將光束發散大約2倍，f=75mm的鏡片校準光束（這兩個鏡片組成準直擴束鏡），f=300mm的鏡片將光束聚焦于工作平面。
2D音圈掃描鏡是單個光學元件的二維光束偏轉掃描，具有大鏡面和寬掃描角度、小巧輕便的優勢，將2D掃描鏡與電動變焦鏡相結合，可快速地在任意點定位激光束光斑。非常適用于動態前照燈（汽車）、生物識別、機器視覺、醫療診斷、光譜設備以及3D打印等應用。

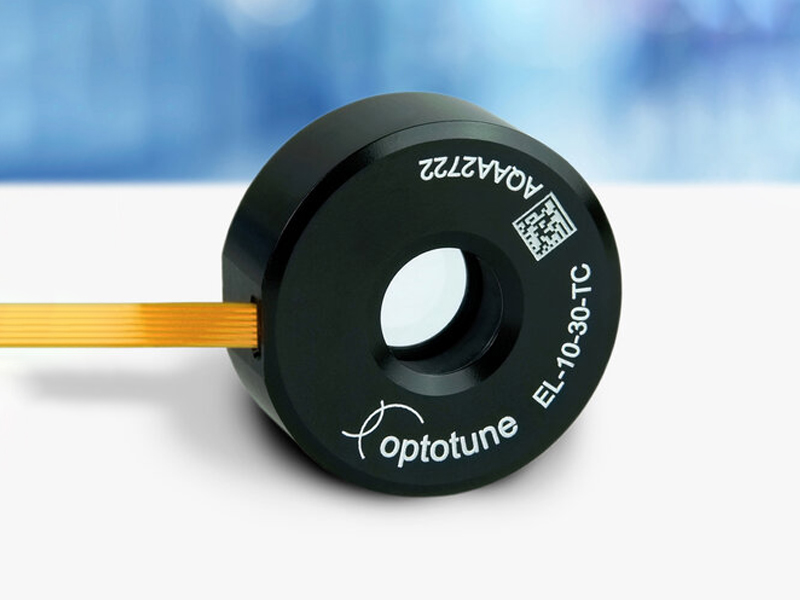

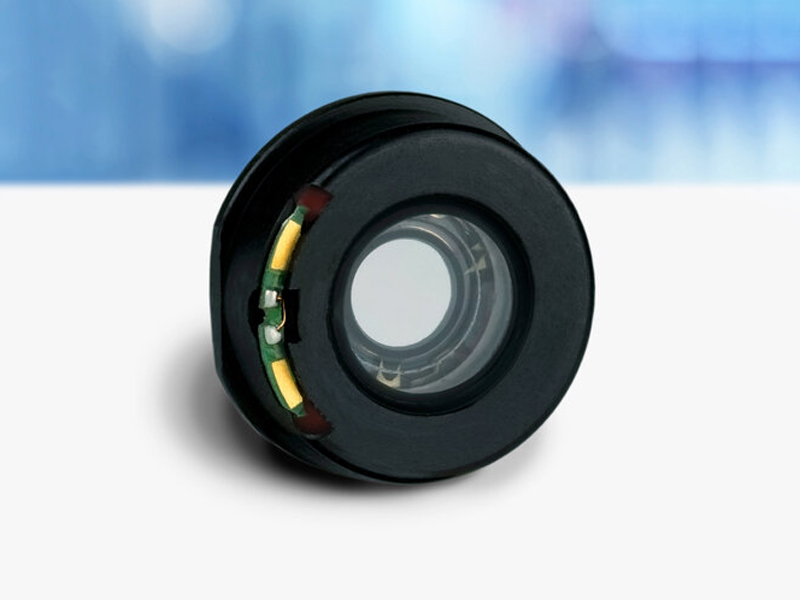

STOT-EL-10-30-TC是設計更加快速、更加緊湊的光學系統，沒有復雜的機械機構，直接電動調整聚焦。通過輸入電流，10mm入射孔徑的焦距可以調整到毫秒的具體數值。得益于它完整的溫度傳感器和特殊化數據庫，用我們的變焦鏡驅動4可以把透鏡驅動到非常精確的聚焦力量。STOT-EL-10-30-TC適用于2個寬波段的涂膜選項，可見光光譜400-700nm 和紅外光譜700-1100nm。
下表概述了這款緊湊型STOT-EL-10-30-TC主要技術參數：
| 標準產品型號 | 變焦范圍 | 折射率 | 保護玻璃涂膜 | 波前誤差 |
| STOT-EL-10-30-TC-VIS-12D | +120至+50 mm +8.3至+20 dpt | 1.30 | 400-700nm | <0.25 / <0.60λ |
| STOT-EL-10-30-TC-NIR-12D | +120至+50 mm +8.3至+20 dpt | 1.30 | 700-1100nm | <0.25 / <0.60λ |
*波前誤差提供是在λ RMS @525nm光軸垂直/水平
應用
顯微鏡觀察
原子捕集
光學相關斷層成像術
激光秀

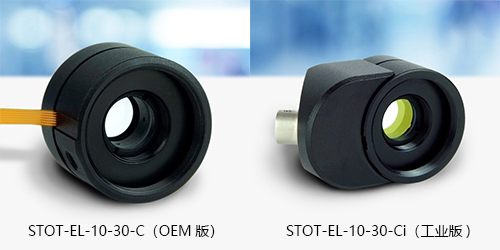

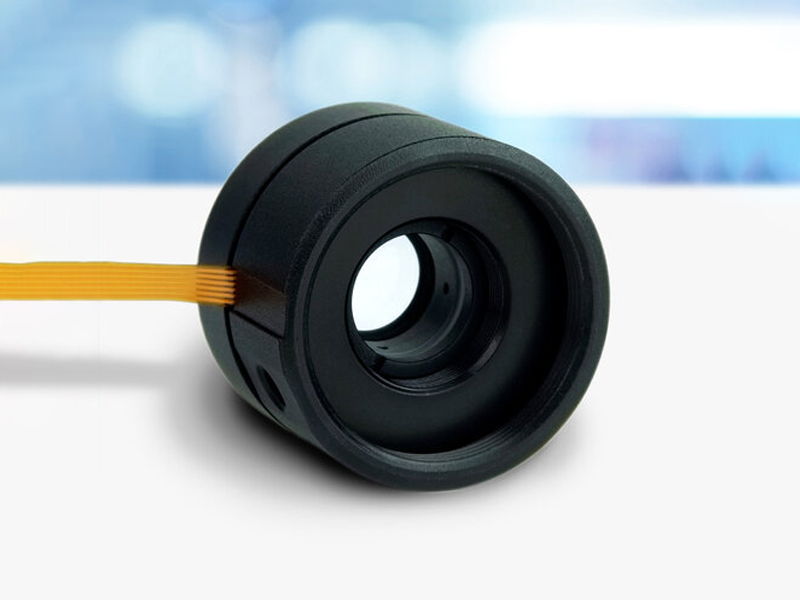

STOT-EL-10-30-C是一款設計更加快速、更加緊湊的光學變焦系統，沒有復雜的機械機構，直接電動調整聚焦。通過外控輸入0-300mA電流, 通光孔徑10mm的透鏡在毫秒范圍內變焦到設定的焦距。STOT-EL-10-30-C的兩面都有螺紋，便于安裝，還可以用固定焦距偏移透鏡替換涂膜玻璃，允許根據應用程序的要求自由調整焦距范圍。
STOT-EL-10-30-C有兩種主要光學配置
基本配置有平面封面眼鏡，從200mm到100mm的焦調范圍，使其成為微距成像的最佳選擇。
“MV”配置針對機器視覺市場進行了優化。它包含一個負偏移透鏡，因此整體焦距調整范圍從負到+286毫米，這使得它成為與無限校正固定焦距透鏡組合的理想選擇。
下表總結了STOT-EL-10-30-C系列的主要技術參數
| 標準產品型號* | 使用驅動器4的調整范圍(0-250mA) | 偏移透鏡 | 保護玻璃涂膜 | 波前誤差** |
| STOT-EL-10-30-C-VIS-LD | 200 -100mm, 5 - 10dpt | 無 | 400-700nm | <0.15/ <0.25λ |
| STOT-EL-10-30-C-NIR-LD | 200 - 100mm, 5 - 10dpt | 無 | 700-1100nm | <0.15/ <0.25λ |
| STOT-EL-10-30-C-VIS-LD-MV | -667 - +286mm, -1.5 - +3.5dpt | 有(-150mm) | 400-700nm | <0.15/ <0.25λ |
| STOT-EL-10-30-C-NIR-LD-MV | -667至+286mm, -1.5至+3.5dpt | 有(-150mm) | 700-1100nm | <0.15/ <0.25λ |
*以上型號均可適用于6針FPC連接器（OEM版本）或6針Hirose連接器（工業版本）
**波長誤差提供條件是λRMS @525nm光軸垂直/水平。
自2014年起，所有鏡頭都提供“焦距能力模式”，該模式是直接利用已保存的校準數據到鏡頭上，允許開環控制，包括對在±0.1dpt的情況下進行可重復性溫差補償。
應用
機器視覺
顯微鏡
生物識別系統
光學相干層析

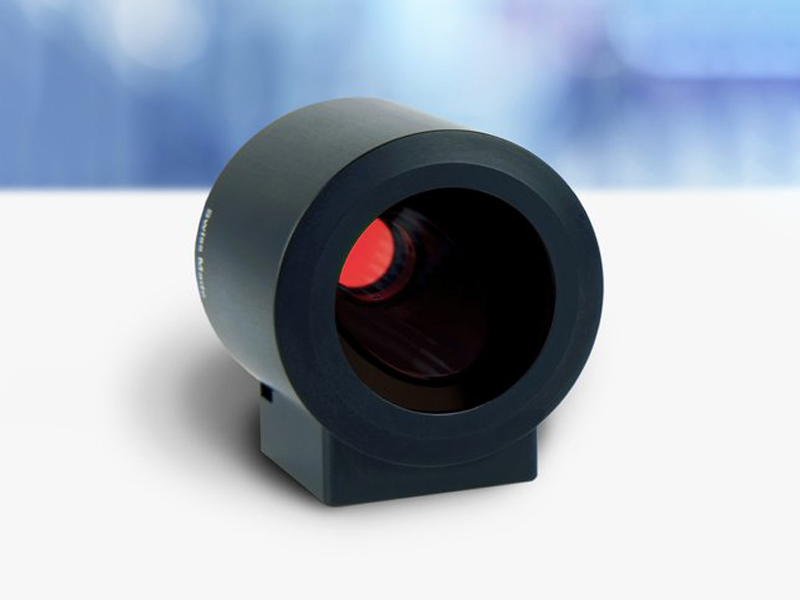

該電控變焦鏡STOT-EL-10-42-OF，致力于3D激光加工應用，在光斑質量、速度和重復性方面設定了最高標準。通過-2.dpt到+2.0dpt的調焦范圍，光斑可以沿z軸控制擴大范圍(工作距離變化可達180mm)。獨有的內置光學反饋機制，允許長期重復<0.02屈光度。STOT-EL-10-42-OF最佳適用于1064nm和532nm。
應用：
激光打標
微加工
OCT光學相干斷層成像
3D 打印
激光投影模板。

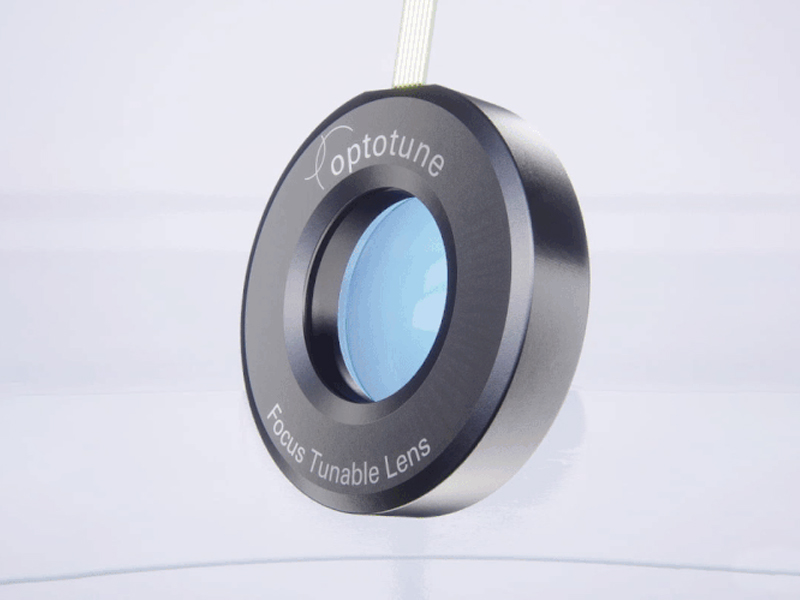

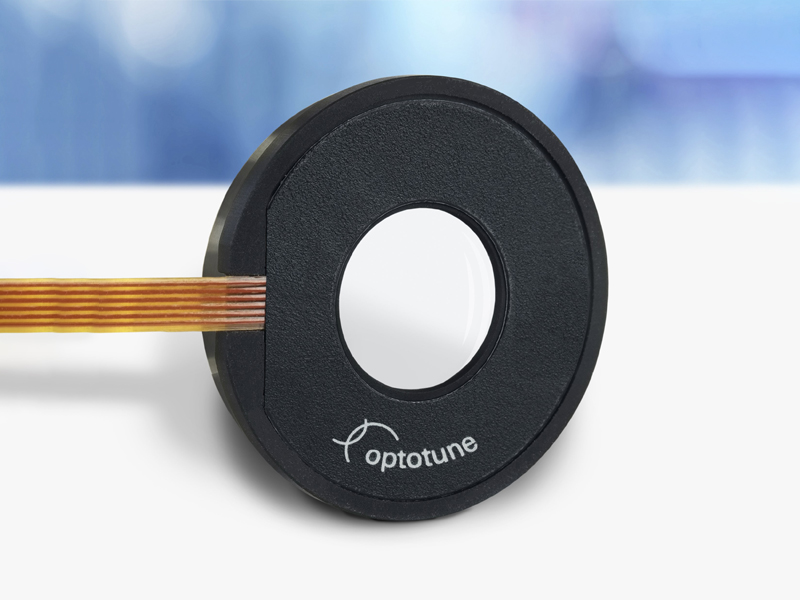

緊湊型電控變焦鏡STOT-EL-12-30-TC，它從頭開始重新設計，利用最新的材料和制造技術，以緊湊的外形提供最佳性能。通過-6.dpt到+10.0dpt的調焦范圍，且對快速響應時間和低熱敏感度進行了優化，波長為 420 至 950nm。
優勢：
超薄，厚度僅為 5.8mm
3ms和10ms的快速上升和穩定時間
低溫靈敏度 <0.01dpt/°C
5屈光度范圍的 55mW低功耗
應用：
機器視覺
虹膜識別
OCT光學相干斷層成像
口腔內掃描儀

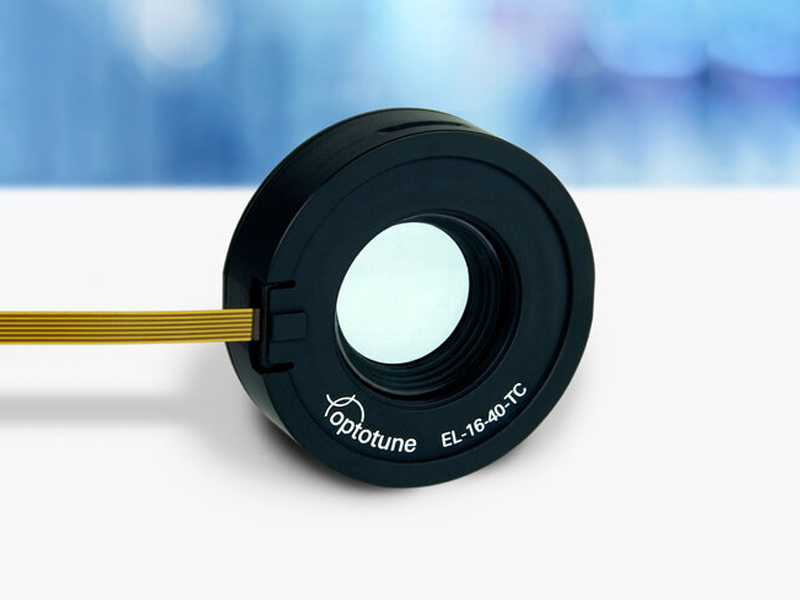

擁有16mm的通光孔徑，展示了世界上最大的聚焦可調鏡頭。它的設計已經在許多方面最佳化：
更大的通光孔徑比前一代STOT-EL-10-30大60%，2.5倍的通光亮。
可調鏡頭可以從一個平坦的零狀態變成一個平凹或平凸透鏡，導致焦距調節范圍高達-10到+10屈光度(-250到+250mA)。
設計最佳，將熱漂移影響最小化至0.02 dpt/℃，內置溫度傳感器，可實現典型的+/-0.05屈光度的整體重現性。
響應和設置時間分別為5毫秒和25毫秒，這仍然比大多數機械替代品快很多。
集成內部的鏡頭整形器允許最高可能的定位精度鏡頭調整。

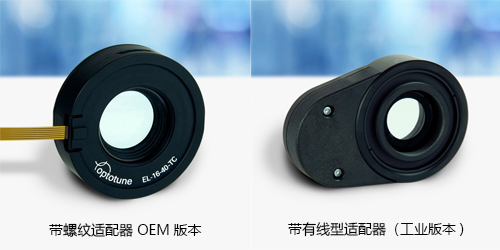

STOT-EL-16-40-TC的緊湊形式可用于OEM集成，也可用于工業用途的多線程適配器和強大的Hirose連接器，可調焦鏡可以和常用的成像鏡頭輕松組合。
下表為STOT-EL-16-40-TC系列的主要規格
| 標準產品型號 | 調諧范圍 | 波前誤差 | 最高線程 | 最低線程 |
| STOT-EL-16-40-TC-VIS-5D | -500 - 333 mm, -2 - 3 dpt | <0.25/ <0.5λ | ||
| STOT-EL-16-40-TC-VIS-20D | -100 - 100 mm, -10 - 10 dpt | <0.50 / <2.5λ | ||
| STOT-EL-16-40-TC-VIS-5D-M25.5 | -500 - 333 mm, -2 - 3 dpt | <0.25 / <0.5λ | M25.5x0.5 公 | M40.5x0.5 母 |
| STOT-EL-16-40-TC-VIS-5D-M27 | -500 - 333 mm, -2 - 3 dpt | <0.25 / <0.5λ | M27x0.5 公 | M40.5x0.5 母 |
| STOT-EL-16-40-TC-VIS-5D-M30.5 | -500 - 333 mm, -2 - 3 dpt | <0.25 / <0.5λ | M30.5x0.5 公 | M40.5x0.5 母 |
| STOT-EL-16-40-TC-VIS-5D-C | -500 - 333 mm, -2 - 3 dpt | <0.25 / <0.5λ | C-mount 公 | C-mount 母 |
| STOT-EL-16-40-TC-VIS-5D-M42 | -500 - 333 mm, -2 - 3 dpt | <0.25 / <0.5λ | M42x1 公 | M42x1 母 |
*所有型號均提供6針FPC連接器。帶螺紋適配器的型號配有6針Hirose連接器
***波前誤差是在垂直/水平光軸x = 525nm時提供。
應用：
我們的STOT-EL-16-40-TC的應用包括
機器視覺
顯微鏡
增強和虛擬現實中的真正3D
眼科設備的屈光矯正

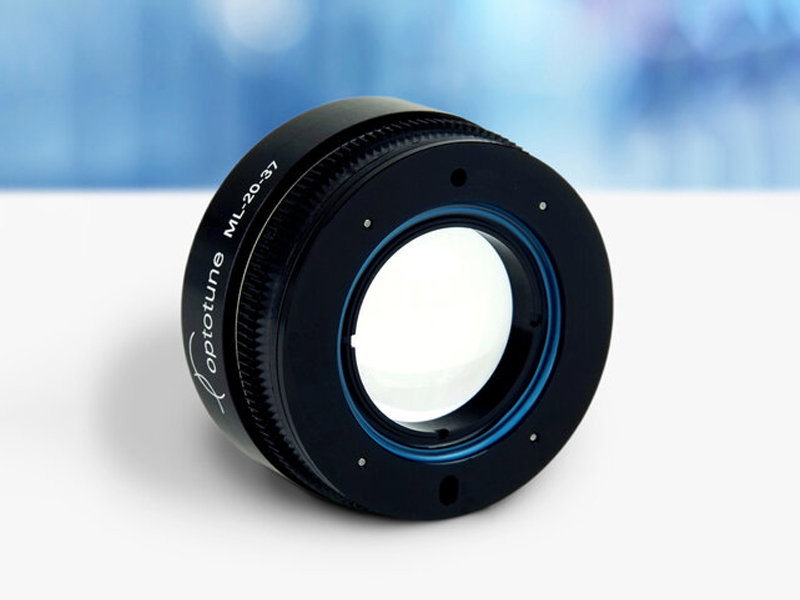

STOT-ML-20-37可以根據具體要求進行自我調整。通過手動旋轉調節環，鏡片可以從凸面變?yōu)槠矫婊虬济?。這個獨特的功能允許選擇和微調鏡頭的焦距在-40到+ 40mm范圍內。
手動調焦鏡是以下應用的理想選擇
LED照明
光學研發(如波束擴展器)
教育
眼科設備
系統原型

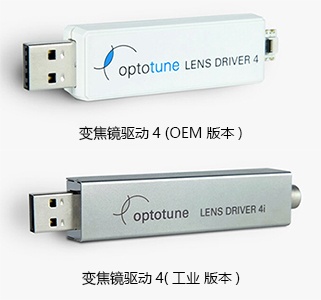

變焦鏡驅動4提供了一個簡單而精確的方法來控制電動可調鏡頭，特別是STOT-EL-6-18和STOT-EL-10-30系列。與驅動程序的通信遵循一個開放的簡單串行協議，它可以在Windows或Linux上的任何編程語言中實現(c#， Labview和Python源代碼可用)。該驅動附帶免費軟件，可以作為獨立解決方案使用，也可以集成到OEM設計中。作為一個緊湊的USB供電的電流源，它也用于驅動LED或激光二極管。
主要特點
電流控制以0.07mA步長，從-290到+290 mA。
驅動頻率從0.2 到 2000 Hz(方形、三角形或正弦曲線形)
I2C傳感器讀數，例如：用于溫度補償(“聚焦能力模式”)
USB驅動 (5V)
驅動軟件用于Windows 7、8和10
可以塑料，鋼材或無外殼
這款恒流電源適用于
電動可調聚焦鏡
發光二極管
激光二極管
這款Gardasoft的調焦鏡控制器，設計為工業用途，是機器視覺用戶的理想解決方案。千兆以太網接口, RS232和模擬接口以及大量的軟件開發包允許輕松集成?？刂破鞯挠|發器輸入和快速響應時間使得它也在顯微鏡檢查Z疊加和生命科學中的應用更加有趣。
主要特點
電流控制從-400到+400mA，0.1mA步長，0.5mA精度
千兆以太網接口，RS232和前面板接口
0-10V模擬輸入(12位)
I2C傳感器讀出溫度補償(“光焦度模式”)
供電電源:24V
軟件開發包：c++，c#，VB,Labview,Cognex VisionPro,Teledyne Dalsa Sherlock,StemmerImaging CVB
STOT-EL-E-OF-A可以通過模擬電壓信號控制STOT-EL-10-42-OF鏡頭模塊。幾個數字信號可用于狀態驗證。電子產品實質上提供了一個模擬到數字階段讀取控制和設置電壓信號，數字處理與實現了PID 循環指令和電流源到驅動焦鏡和加熱器單元。這個驅動更適用于OEM集成在激光打標系統中，因此沒有外殼。
主要特點
模擬控制電壓從0到5V(ADC分辨率16位)
取樣頻率1.1千赫
變焦鏡驅動電流范圍從0到300m
集成光反饋(OF)控制
JTAG或USB固件更新接口
STOT-DSD是一款基于FPGA的數字控制器，用于控制STOT-EL-10-42-OF變焦鏡模塊。該板由兩層組成，頂層是數字伺服接口(DSI-1-O16)，底層是數字伺服控制器(DSC-1)。這款控制器由兩層組成，頂層是數字伺服接口(DSI-1-O16)，底層是數字伺服控制器(DSC-1)。這款控制器是特別設計和優化于OEM集成在3D激光標記系統。
主要特點
脈沖寬度調制(PWM)鏡頭控制
自動調整聚焦
跟蹤延遲<1ms
加熱器控制單元
XY2-100和雙向XY-SCAPS接口
標記速度高達8000毫米/秒，用于45度的孵化工作
